DIATEST BMD Plug Gauge: Measurement of Diameter and Length

DIATEST BMD Plug Gauge memberikan tingkat otomatisasi yang lebih tinggi ke permesinan CNC dengan menawarkan pengukuran in-process 100%. Mulai dari turning, milling, dan grinding, DIATEST BMD Plug Gauge terletak di sistem penggantian pahat mesin CNC menggunakan standard tool holders. Tidak diperlukan konversi mesin untuk memungkinkan pengukuran dilakukan dengan measured data yang ditransfer secara nirkabel menggunakan jaringan DIAWIRELESS.

Pengukur ini menawarkan akurasi repeatability yang tinggi dengan floating holder yang mampu mengkompensasi kesalahan pemosisian alat berat/mesin. BMD dapat mengukur ukuran lubang 3.95 hingga 100 mm.

DIATEST BMD menawarkan kemampuan bagi machine shops untuk mengintegrasikan pengukuran lubang in-process sebagai langkah menuju Industry 4.0 yang menghasilkan lebih sedikit human intervension dan rejected parts.



Diatest BMD Plug Gauge Versi 4.1 instrumen pengukuran dengan presisi tinggi yang self-indicating dan self-centering. Gauge yang mudah digunakan ini cocok untuk pengukuran yang statis dan dinamis. Mereka dapat digunakan untuk deteksi manual penyimpangan dimensi dan kesalahan cacat bentuk pada lubang dalam pengukuran serial pada mesin tetapi juga dapat dipasang pada peralatan pengukuran dan sistem otomatis.

  • Technical Data

Semua dimensi dikutip dalam mm kecuali ditentukan. Diatest berhak untuk membuat modifikasi teknis secara berurutan untuk meningkatkan kinerja. Minor penyimpangan yang tidak berdampak secara signifikan pada pengukuran kinerja peralatan mungkin terjadi.

  • Zero Setting

Zero setting harus dilakukan dengan bantuan setting ring yang tepat sesuai dengan ukuran lubang minimum. Ini memastikan bahwa resiko radial dan aksial error sebagian besar dihilangkan selama proses kalibrasi. Setting ring yang paling cocok adalah setting ring yang memenuhi spesifikasi DIN 2250-C. Setting ring dengan dimensi lebih besar atau minimal sedang dan dimensi maksimum umumnya tidak diperlukan.

  • Function

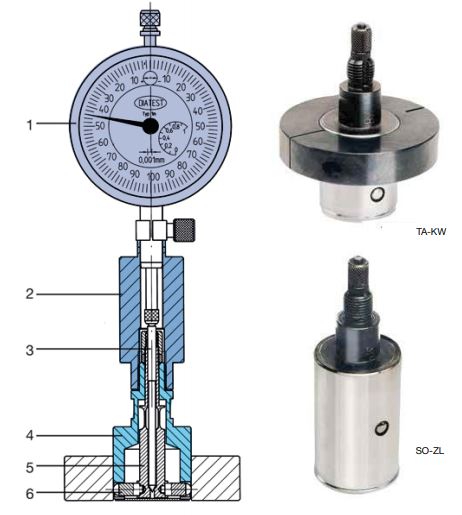

Guide silinder (4) memusatkan kontak probe gauging (6) fixed ke split ball probe (5) secara aksial dan secara radial di dalam lubang. Lapped cone yang tersusun pada needle (3) menerjemahkan jarak yang ditempuh oleh gauge contact 1:1 hingga indikator (1) dijepit di holder (2).

  • Maintenance

Tidak ada perawatan khusus yang dibutuhkan. Jika perlu dibersihkan, lepaskan needle (jarum) dan bersihkan plug gauge dan needle dengan hati-hati menggunakan compressed air dan cairan pembersih.

Pengukuran dengan Diatest Plug Gauge BMD telah menjadi solusi pada customer kami yang memiliki permasalahan di inspeksi produksi.

Salah satu customer kami mengalami kesulitan melakukan pengukuran lubang dengan kedalaman 1 mm. Karena kedalaman yang sangat tipis ini, user kesusahan untuk mengukur dengan inside caliper. Hal ini tentunya mengganggu proses produksi mereka. Setelah berkonsultasi, tim kami menemukan bahwa: masalah pengukuran lubang dengan kedalaman 1 mm dapat diatasi dengan DIATEST BMD Plug Gauge Type S-FB. Plug gauge tipe tersebut mampu mengukur diameter lubang dengan kedalaman minimum 0,5 mm.

DIATEST BMD Plug Gauge



Fitur:

* Pengukuran statis dan dinamis

* Dapat mengeluarkan sinyal OK / NG (No Go)

* Memudahkan pendeteksian dimensi dan bentuk part

* Dapat disambungkan ke robotic arms langsung di mesin

* Dapat digunakan bersama jig fixtures



Contact Material:

Carbide, Hard Chrome,

Ceramic,

Ruby,
Plastic,

Diamond.




Data dapat diakses via internet dan disimpan di database



Dapat diintegrasikan untuk pengukuran yang kompleks



Mendukung Industry 4.0 pada proses manufaktur



Tidak hanya Tipe S-FB, DIATEST BMD Plug Gauge tersedia dalam berbagai pilihan lain.Selain tipe untuk pengukuran diameter dalam, ada tipe untuk pengukuran diameter luar dengan hasil yang akurat juga. Kelebihan lainnya dari DIATEST BMD Plug Gauge adalah bisa di-repair. Jadi, apabila kondisinya tidak dapat dipakai lagi karena aus, DIATEST BMD Plug Gauge dapat di-repair dengan cara di re-chrome serta diganti ball probe dan needles-nya.

Silahkan hubungi kami jika Anda memiliki pertanyaan mengenaiproduk terkait atau ingin melihat demo dari team kami. Temukan solusi yang sesuai untuk beragam kebutuhan Anda.
